기어 호빙기
HAMAI(일본)
N Series
기어 호빙기 (GEAR HOBBING MACHINE)
1제조사
-HAMAI(하마이)
2호빙기 소개
-최대 길이 350mm 공작물 가공 가능
-호브 아버를 유압방식으로 고정 및 해제하여 호브 교체가 용이
-Driving unit이 유증기로 윤활되어 있어 유지관리가 편리
-용이한 호빙 작업 설정을 위하여 Tail-stock 서보 제어
-건식 가공으로 고속 호빙 가능
-고강도 소재 건식/습식 가공
-칩 배출이 용이하여 칩 배출 문제를 제거
-5000RPM의 호브 스핀들 속도로 가공 시간을 급격히 단축

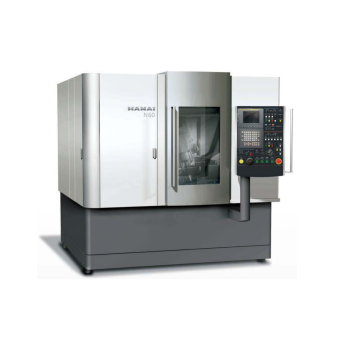

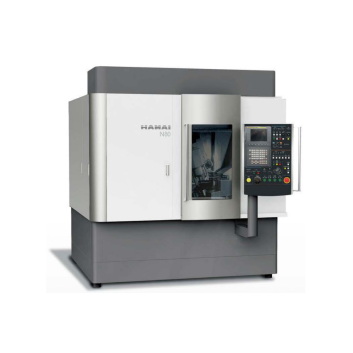

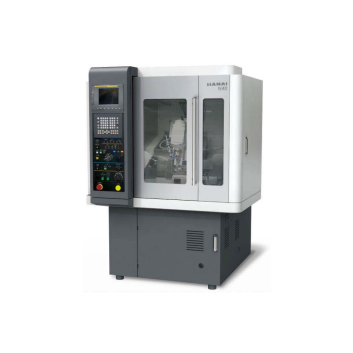

3호빙기 종류
-N80
-N60
-N40
장비 SPEC
|
|
N40 | N60 | N80 |
|
Max. work diameter (mm) |
40 | 60 | 80 |
|
Max. hobbed length (mm) |
50 | 150 | 220 |
|
Max. module (m) |
0.75 | 2.0 | 3.0 |
|
Number of teeth (Z) |
3 ~ 999 | 3 ~ 999 | 3 ~ 999 |
|
Applicable max. hob (mm) |
Φ25x30(DxL) | Φ50x50(DxL) | Φ80x120(DxL) |
|
Hob spindle diameter (mm) |
Φ8 |
Φ13 |
Φ16 |
|
Hob speed (/min) |
100 ~ 6000 | 200 ~ 5000 | 200 ~ 5000 |
|
Hob shift travel (mm) |
25 | 100 | 100 |
| Hob head swivel angle | ±45º | ±45º | ±45º |
|
Workpiece max. speed (/min) |
1000 | 1000 | 500 |
|
Rapid infeed (mm/min) |
6.000 | 6.000 | 6.000 |
|
Cutting infeed (mm/min) |
0.1 ~ 500 | 0.1 ~ 500 | 0.1 ~ 500 |
|
Ax. Rapid feedrate (mm/min) |
6.000 | 6.000 | 6.000 |
|
Ax. Cut feedrate (mm/min) |
0.1 ~ 500 | 0.1 ~ 500 | 0.1 ~ 500 |
|
Total power (KVA) |
7 | 16 | 24 |
|
Floor space x height (mm) |
1400x1400x 1900 |
2000x2000x 1900 |
2200x2300x 2100 |
|
Machine weight (kg) |
1500 | 3500 | 5500 |
